Bibliothèques de bandes virtuelles partagées

Cette section inclut les rubriques suivantes :

•
À propos des bibliothèques de bandes virtuelles partagées
•
Considérations relatives à une SVTL
•
Prérequis d'une SVTL
•
Création et ajout d'une SVTL
•
Rajout d'une SVTL créée précédemment

À propos des bibliothèques de bandes virtuelles partagées

Les bibliothèques de bandes virtuelles partagées NetVault Backup étendent l'implémentation des VTL en permettant de partager une VTL avec plusieurs ordinateurs NetVault Backup pour des sauvegardes sans LAN.

Les SVTL sont prises en charge sur les plates-formes suivantes :

•
Windows
•
Linux (x86 et x86-64)
•
Solaris (SPARC et x86-64)

L'interface peut être de type Fibre Channel, iSCSI ou SCSI. Sur les plates-formes Linux et Solaris, le protocole SCSI_FCP est également pris en charge. Les disques peuvent avoir n'importe quelle taille. Cependant, les limites imposées par le système d'exploitation s'appliquent. La taille de la SVTL peut être modifiée durant l'exécution à l'aide des utilitaires CLI.

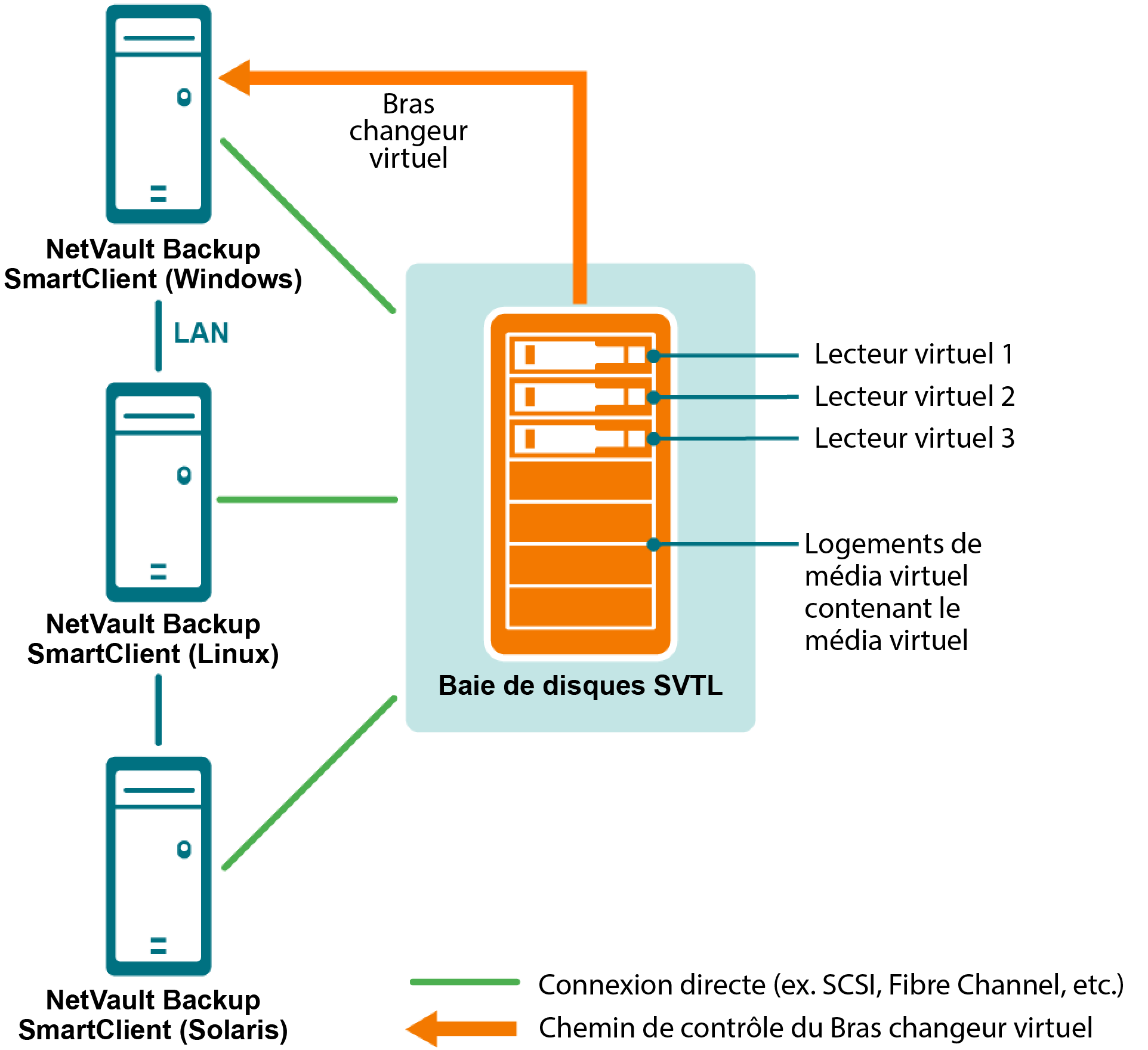

Figure 13. SVTL

Considérations relatives à une SVTL

Avant de configurer une SVTL, tenez compte des points suivants :

•
La taille de la SVTL dépend de la taille de votre disque. Par conséquent, sélectionnez un disque qui respecte les exigences de taille de votre SVTL.
•
Assurez-vous que le disque est physiquement connecté à tous les clients qui ont accès à la SVTL. Le nombre de lecteurs virtuels pour la SVTL dépend du nombre d'ordinateurs qui accèdent à la SVTL. Cependant, il n'est pas limité par le nombre d'ordinateurs actuellement connectés au disque. Vous pouvez configurer des lecteurs supplémentaires pour une utilisation future.
•
Sélectionnez l'ordinateur qui contrôle le bras changeur virtuel. Même si les lecteurs SVTL peuvent être partagés ou distribués entre plusieurs clients, seul un client contrôle le bras changeur virtuel.

Prérequis d'une SVTL

Avant de créer une SVTL, assurez-vous que les exigences suivantes sont satisfaites :

•
Exigences générales
•
Configuration d'une E/S brute sur les systèmes Linux
•
Configuration d'une E/S brute sur les systèmes Red Hat Linux
•
Configuration d'une E/S brute sur les systèmes Red Hat Enterprise Linux 5 ou versions ultérieures
•
Configuration d'une E/S brute sur les systèmes SUSE Linux
Exigences générales
•
Connectez la matrice de disques à tous les clients NetVault Backup qui doivent partager la SVTL. L'interface peut être de type Fiber Channel, iSCSI ou SCSI. Sur les plates-formes Linux et Solaris, le protocole SCSI_FCP est également pris en charge.
•
Utilisez un disque non formaté ne contenant aucune partition ni aucun volume monté en tant que SVTL. Une partition sur un disque dur ne peut pas servir de SVTL. Exigences supplémentaires :
•
Le disque doit autoriser plusieurs interfaces.
•
Sous Windows, tout disque non éjectable peut servir de SVTL.
•
NetVault Backup ne prend pas en charge les technologies logicielles Multipath, Powerpath ou RAID.
•
Sous Windows, supprimez les volumes existants sur un disque ou un numéro d'unité logique avant de l'utiliser pour créer une SVTL.
•
Sous Windows 2008, Windows 7 et Windows Vista, utilisez l'utilitaire de gestion des disques pour mettre le disque en ligne. Si vous êtes invité à initialiser le disque, sélectionnez « Non ». Si vous ne suivez pas cette procédure, NetVault Backup ne peut pas créer de SVTL sur le disque.
•
Sous Linux, liez le pool de nœuds d'unités brutes à une unité de traitement par blocs avant d'effectuer des entrées/sorties brutes. Il existe un contrôleur d'unités brutes qui agit en tant que destination de sauvegarde centrale pour bloquer les informations de liaison d'unités.
La liaison est effectuée à l'aide d'un utilitaire appelé raw, qui est généralement fourni par le distributeur Linux.
•
Sur les systèmes Solaris qui hébergent la SVTL ou partagent les lecteurs, spécifiez les valeurs ID SCSI et LUN des disques et des volumes applicables dans le fichier /kernel/drv/sd.conf. Cette exigence est applicable uniquement si vous utilisez un disque ou un volume RAID sur un SAN. Spécifiez les valeurs sous le format suivant :
name="sd" class="scsi" target=6 lun=5;
•
Sur des systèmes Solaris, créez une grande partition unique appelée « Sauvegarde » sur le disque dur. Utilisez les commandes applicables pour configurer un disque dur cible contenant une seule partition.
•
Définissez le client qui contrôle le bras changeur virtuel.
Configuration d'une E/S brute sur les systèmes Linux

Les éléments suivants sont requis pour configurer une E/S brute sur les systèmes Linux :

•
Une ou plusieurs partitions de disque IDE ou SCSI libres.
•
Un contrôleur d'unités brutes appelé /dev/rawctl ou /dev/raw. Si le contrôleur n'est pas présent, saisissez la commande suivante pour créer un lien symbolique :
ln -s /dev/your_raw_dev_ctrl /dev/rawctl

L'exemple suivant montre comment configurer une E/S brute sous Linux :

1
À l'invite, saisissez la commande suivante pour afficher les informations du fichier devices.txt. Ce fichier se situe dans le répertoire /usr/src/linux/Documentation :
ls /dev/rawctl
— ou —
ls /dev/raw/raw1
2
Connectez-vous en tant qu'utilisateur racine, puis saisissez la commande suivante pour créer l'unité :
mknod /dev/rawctl c 162 0
3
Définissez les autorisations suivantes :
crw-rw

Si vous avez besoin de /dev/raw/raw1 et de /dev/raw/raw2, suivez la même procédure en utilisant les numéros corrects, indiqués dans le fichier devices.txt, puis définissez les mêmes droits d'accès.

Configuration d'une E/S brute sur les systèmes Red Hat Linux

L'exemple suivant montre comment configurer une E/S brute sous Red Hat Linux. La partition brute utilisée est /dev/sda.

1
Calculez le nombre de pages de 4 096 octets dans cette partition, comme indiqué dans l'exemple suivant :
fdisk /dev/sda
Disk /dev/sda: 255 heads, 63 sectors, 1106 cylinders
Unités = cylindres de 16 065 * 512 octets
num_pages = floor( ((1106-524+1)*16065*512)/4096 )
num_pages = 11170736
2
Liez un nœud d'unités brutes inutilisé à cette partition. La liaison est requise chaque fois que l'ordinateur est réamorcé. Vous devez être connecté en tant qu'utilisateur racine pour exécuter la commande suivante :
raw /dev/raw/raw1 /dev/sda
3
Pour une liaison persistante, ouvrez le fichier /etc/sysconfig/rawdevices et ajoutez la ligne suivante :
dev/raw/raw1 /dev/sda
Redémarrez le système ou saisissez la commande suivante :
/etc/rc.d/init.d/rawdevices start
4
Définissez les droits d'accès en lecture appropriés sur le contrôleur d'unités brutes et la partition de disque. Définissez les droits d'accès en lecture et en écriture appropriés sur l'unité brute.
Configuration d'une E/S brute sur les systèmes Red Hat Enterprise Linux 5 ou versions ultérieures

L'interface des unités brutes est déconseillée sous Red Hat Enterprise Linux 5. Le mappage des unités brutes est désormais exécuté en utilisant des règles udev. Pour mapper correctement l'unité brute, ajoutez les entrées appropriées au fichier /etc/udev/rules.d/60‑raw.rules sous le format suivant :

•
Pour des noms d'unité :
ACTION=="add", KERNEL=="<nom de l'unité>", RUN+="/bin/raw /dev/raw/rawX %N"
•
Pour des numéros majeurs ou mineurs :
ACTION=="add", ENV{MAJOR}=="A", ENV{MINOR}=="B", RUN+="/bin/raw /dev/raw/rawX %M %m"

Ici, <nom de l'unité> correspond au nom de l'unité que vous souhaitez lier (par exemple, /dev/sda1) ; A et B sont les numéros majeurs ou mineurs de l'unité que vous souhaitez lier, et X est le numéro d'unité brute que le système doit utiliser.

Si vous avez un fichier /etc/sysconfig/rawdevices volumineux et existant, convertissez-le en utilisant le script ci-dessous.

#!/bin/sh
grep -v "^ *#" /etc/sysconfig/rawdevices | grep -v "^$" |
while read dev major minor;
do
if [ -z "$minor" ]; then
echo “ACTION==\”add\”, KERNEL==\”${major##/dev/}\”,
RUN+=\\”/bin/raw $dev%N\"“
else
echo “ACTION==\”add\”, ENV{MAJOR}==\”$major\”,
ENV{MINOR}==\”$minor\”, RUN+=\\”/
bin/raw $dev%M%m\”$dev%M%m\””
fi
done
Configuration d'une E/S brute sur les systèmes SUSE Linux

Sous SUSE Linux, gérez les partitions de disque brutes dans le fichier /etc/raw. Ce fichier en texte brut contient des commentaires et des exemples de configurations possibles. Une fois créées, liez les unités brutes en les démarrant avec le script /etc/init.d/raw. À l'aide de l'utilitaire chkconfig(8), assurez-vous que la liaison entre les unités brutes est établie à chaque redémarrage.
