보고서에 차트 추가

보고 시스템의 그래픽 기능을 사용 하 여 막대 그래프 및 원형 차트의 형태로 출력을 볼 수 있습니다. 여러 차트 보기를 사용 하 여 서로 다른 데이터 집합을 비교할 수 있습니다. 보고 시스템에서는이 설정을 작업 정의에 저장 하 여 보고서를 실행할 때마다 사용자 지정 형식이 사용 되도록 할 수 있습니다.

주의 차트는 숫자 값을 포함 하는 보고서 구성 요소에만 사용할 수 있습니다.

보고서에 차트를 추가 하려면 다음을 수행 합니다.

1

사용자 지정 하려는 보고서에 액세스 합니다. 보고서 생성에 대 한 지침은을 참조 하십시오. 보고서 생성 중.

2

보고서 창에서 다른 보기 추가 테이블의 왼쪽 하단 모서리에 있는 링크입니다. 보고서에 여러 구성 요소가 포함 되어 있으면 차트를 추가 하려는 구성 요소와 연결 된 링크를 클릭 합니다.

에 보기 추가 구성 요소에서 그래픽 보기를 지 원하는 경우 대화 상자가 표시 됩니다.

3

차트 유형을 선택 하 고 해당 옵션을 구성 합니다. 막대 그래프 및 원형 차트를 추가할 수 있습니다.

표 109. 보고서에 차트 추가

차트 유형 옵션

막대 그래프

막대 그래프를 사용 하 여 데이터 값을 시각적으로 비교할 수 있습니다.

막대 그래프를 추가 하려면 다음을 수행 합니다.

•

안에 보기 유형 목록에서 선택 바 차트.

•

안에 범주별 목록에서 세로 축을 나타낼 열을 선택 합니다. 범주 열의 각 레코드에 대 한 막대가 생성 됩니다. 열 값은 레이블로 사용 됩니다.

•

안에 최대값 목록에서 가로 축을 나타낼 열을 선택 합니다. 데이터 값에 따라 막대 길이가 결정 됩니다.

선택 그래.

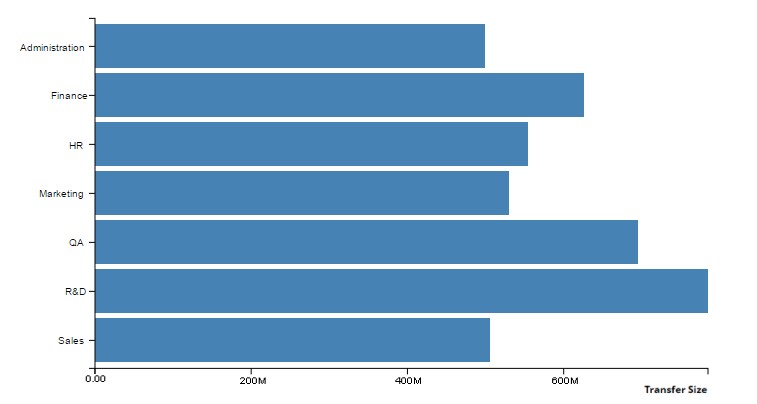

그림 31 막대 그래프 보기를 표시 합니다.

주의 차트에는 처음 20 개 레코드에 대 한 개별 막대가 표시 됩니다. 나머지 레코드는 차트에서 여러.

원형 차트

원형 차트를 사용 하 여 다양 한 범주의 상대적인 기여도를 합계에 나타낼 수 있습니다.

원형 차트를 추가 하려면 다음을 수행 합니다.

•

안에 보기 유형 목록에서 선택 Piechart.

•

안에 범주별 목록에서 원형의 범주 또는 일부를 나타낼 열을 선택 합니다. Category 열에 있는 레코드의 수에 따라 차트에서 조각의 수가 결정 됩니다. 열 값은 범례로 사용 됩니다.

•

안에 최대값 목록에서 원형 차트에 대 한 데이터를 포함 하는 열을 선택 합니다. 데이터 값에 따라 조각의 크기가 결정 됩니다.

선택 그래.

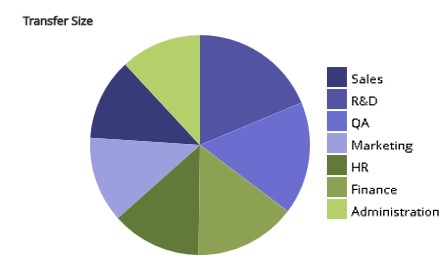

그림 32 원형 차트 보기를 표시 합니다.

주의 차트에는 처음 20 개 레코드에 대 한 개별 슬라이스가 표시 됩니다. 나머지 레코드는 차트에서 여러.

4

보기를 제거 하려면 이 보기 제거 링크를 구성 요소 테이블의 왼쪽 하단 모서리에 있습니다.

5

사용자 지정 설정을 저장 하려면 보고서 형식 저장 보고서의 왼쪽 상단 모서리에 있는 링크.

사용자 지정 설정이 보고서 작업 정의에 저장 되 고 메시지가 표시 됩니다.
