NetVault 12.2 - Guide d'administration

Surveillance de l'activité des unités

Vous pouvez utiliser la page Activité de l'unité pour surveiller les flux de données et les taux de transfert de données en cours d'utilisation.

Pour afficher l'activité des unités :

Dans le volet Navigation, cliquez sur Activité de l'unité.

La page Activité de l'unité présente les informations ci-dessous.

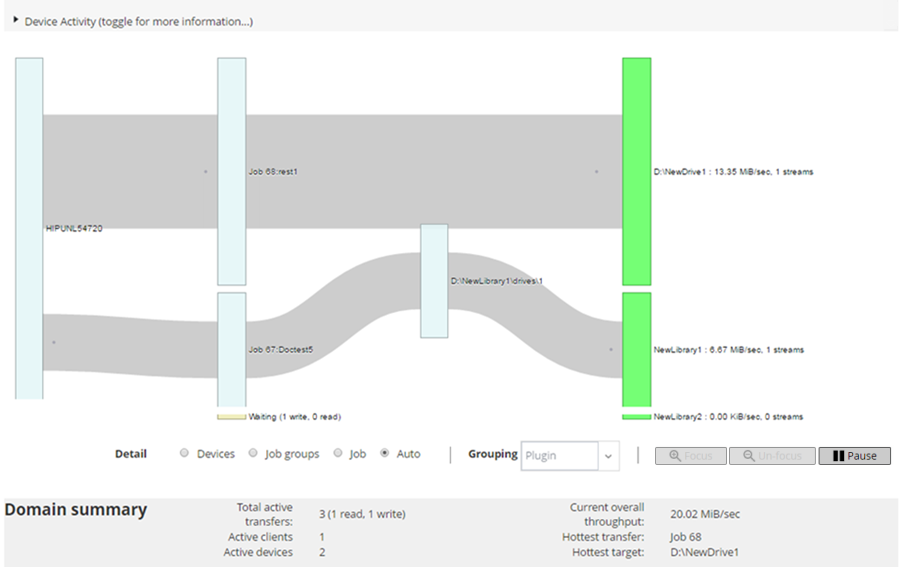

Figure 25. Page Activité de l'unité

Tableau 70. Page Activité de l'unité

Elément

Description

Activité de l'unité

Cette zone présente les transferts de données depuis les clients vers les sessions à gauche, et depuis les sessions vers les unités de stockage à droite. Les lignes grises désignent le flux de données. Plus la ligne est épaisse, plus le taux du flux est élevé. Les cases représentent des clients, des scissions et des unités ; plus la case est haute, plus le taux du flux est élevé.

Vous pouvez également utiliser les paramètres suivants, disponibles dans la zone Détails, pour modifier la vue du flux de données :

•

Unités : sélectionnez cette option pour afficher les transferts de données entre toutes les sessions et une unité de stockage.

•

Groupes de sessions : sélectionnez cette option pour afficher les transferts de données entre un groupe de sessions (plug-in ou stratégie) et une unité de stockage. Le groupe de sessions peut être sélectionné dans la liste Regroupement.

•

Session : sélectionnez cette option pour afficher les transferts de données depuis des clients vers des sessions, et depuis des sessions vers des unités de stockage.

•

Sélectionner et Désélectionner : utilisez ces boutons pour afficher ou masquer les détails du flux de données d'une unité spécifique. Cliquez sur la case de l'unité, puis sur Sélectionner. Pour masquer les détails de cette unité, cliquez sur Désélectionner.

•

Interrompre et Lire : utilisez ces boutons pour interrompre et reprendre les mises à jour du flux de données. Pour arrêter les mises à jour de flux de données, cliquez sur Interrompre, et pour les reprendre, cliquez sur Lire.

Le taux de transfert indique « inconnu » pour les sauvegardes exécutées sur d'anciens clients NetVault Backup.

Résumé

Cette zone affiche les informations suivantes : transferts actifs totaux, clients actifs, unités actives, débit général actuel, transfert le plus populaire et cible la plus populaire.

Vous pouvez cliquer sur une case qui représente le client, la session ou l'unité de stockage, dans la zone Activité de l'unité, pour afficher des informations sur ce composant.

Pour exécuter une tâche associée à une session, cliquez sur le bouton correspondant dans le volet Opérations. Vous pouvez également cliquer sur un lien dans le volet Navigation pour ouvrir une autre page.

Sur la page Gérer les unités, vous pouvez afficher la liste des unités de stockage en mode Liste ou en mode Arborescence. Sélectionnez Se souvenir de cette sélection pour enregistrer votre choix. Le mode Liste est sélectionné par défaut.

Gestion des unités de stockage sur disque en mode Liste

Cette section inclut les rubriques suivantes :

•

Affichage des détails des unités sur disque

•

Gestion d'un système Quest DR SeriesQoreStor ou d'un système Data Domain

•

Vérification du statut d'une unité de stockage sur disque

•

Modification du statut d'une unité de stockage sur disque

•

Analyse d'une unité de stockage sur disque

•

Retrait de tous les ensembles de sauvegardes d'une unité de stockage sur disque

•

Retrait d'une unité de stockage sur disque

Affichage des détails des unités sur disque

Pour afficher les détails des unités sur disque :

Dans le volet Navigation, cliquez sur Gérer les unités.

Vous pouvez afficher la liste des unités de stockage ajoutées au serveur NetVault Backup. Le statut de l'unité est indiqué par les icônes ci-dessous.

Tableau 71. Icônes de statut de l'unité
Icône	Description
	L'unité est en ligne et disponible pour l'utilisation.
	L'unité est hors ligne. NetVault Backup peut détecter l'unité, mais ne peut pas y accéder pour des sessions de sauvegarde ou de restauration.
	L'unité n'est pas disponible. NetVault Backup ne peut pas détecter l'unité.

Pour afficher les détails d'une unité spécifique, cliquez sur l'icône Gérer l'unité correspondante

La page Gestion d'unité <Type> présente les informations suivantes :

•

Détails de l'unité : la zone Détails de l'unité affiche les informations suivantes :

Systèmes DR Series et systèmes Data Domain :

•

Nom : le nom de l'unité de stockage. Il est formé du nom du conteneur ainsi que du nom DNS ou de l'adresse IP de l'unité.

•

État : le statut de l'unité. DISPONIBLE signifie que l'unité est disponible pour les sauvegardes et les restaurations, alors que HORS LIGNE signifie que l'unité n'est pas disponible et ne peut pas être utilisée pour les sauvegardes et restaurations.

•

Données stockées : la quantité totale de données stockées sur l'unité.

•

Espace utilisé : l'espace total utilisé par les serveurs NetVault Backup sur lesquels l'unité a été ajoutée.

•

Espace disponible : l'espace disque total disponible sur l'unité de stockage.

•

Ratio de déduplication : le ratio de déduplication est calculé comme suit :

Ratio de déduplication = données dédupliquées / disque utilisé par des données dédupliquées

Le Ratio de déduplication n'est pas affiché pour les systèmes DR Series.

Unités NetVault SmartDisk :

•

Nom : le nom de l'unité de stockage. Il est formé du nom de l'hôte et de l'adresse IP de l'unité.

•

Données stockées : la quantité totale de données stockées sur l'unité.

•

Espace utilisé : l'espace total utilisé par les serveurs NetVault Backup sur lesquels l'unité a été ajoutée.

•

Données dédupliquées : la quantité totale de données qui ont été soumises pour déduplication.

•

Données en stockage provisoire : la quantité de données stockées dans le stockage provisoire.

•

Espace disponible : l'espace disque total disponible sur l'unité de stockage.

Cette option affiche l'espace disque total disponible pour tous les volumes de stockage configurés, quelle que soit leur configuration deny/favor. Il n'inclut pas la réserve de nettoyage de la mémoire ni le seuil de dernier recours (LRT).

•

Ratio de déduplication : le ratio de déduplication est calculé comme suit :

Ratio de déduplication = données dédupliquées / disque utilisé par des données dédupliquées

•

Statut de stockage provisoire : le statut du stockage provisoire. Il peut indiquer :

•

DISPONIBLE : le magasin de stockage provisoire est disponible pour l'écriture.

•

COMPLET : le magasin de stockage provisoire est plein ; aucun espace supplémentaire n'est disponible pour l'écriture.

•

NON DISPONIBLE : l'index de disque n'est pas disponible.

•

SANS LICENCE : NetVault SmartDisk n'est pas couvert par une licence ; la licence a expiré ou la limite de la licence est dépassée.

•

AUCUN : le statut est inconnu.

•

Statut de stockage : le statut de l'espace de stockage. Il peut indiquer :

•

DISPONIBLE : le stockage est disponible pour la déduplication et la réhydratation.

•

COMPLET : le stockage est plein ; aucun espace supplémentaire n'est disponible pour la déduplication des données.

•

NON DISPONIBLE : l'index de bloc n'est pas disponible ; aucune déduplication ou réhydratation des données n'est disponible.

•

SANS LICENCE : NetVault SmartDisk n'est pas couvert par une licence ; la licence a expiré ou la limite de la licence est dépassée.

•

AUCUN : le statut est inconnu.

•

Groupe : le nom du groupe de médias. Aucun indique que l'unité n'a été ajoutée à aucun groupe. Pour ajouter l'unité à un groupe de stockage, cliquez sur l'icône Modifier, puis spécifiez le nom du groupe de médias dans la boîte de dialogue Modifier le groupe de médias. Cliquez sur Enregistrer pour enregistrer les détails et fermer la boîte de dialogue.

•

Version : le numéro de version de l'unité.

•

Type de licence : le type de licence utilisé.

•

Capacité de la licence : la capacité de la licence.

•

Expiration de la licence : la durée de validité de la licence.

•

Déduplication sous licence : indique si l'option de déduplication est couverte par la licence.

•

État de nettoyage de la mémoire : la phase actuelle de nettoyage de la mémoire.

•

Longueur de la file de déduplication : le nombre d'éléments ou de segments NetVault Backup en attente de déduplication.

•

Graphique de l'activité : cette zone affiche le graphique d'activité lorsque l'unité est utilisée par une session de sauvegarde ou de restauration.

•

Détails de la session : cette zone affiche des informations sur les sessions actives :

•

Taux de transfert des données.

•

Nom ou intitulé de la session, identifiant de la session, identifiant d'instance et identifiant de phase (1 ou 2).

Pour exécuter une tâche associée à une unité, cliquez sur le bouton correspondant dans le volet Opérations. Vous pouvez également cliquer sur un lien dans le volet Navigation pour ouvrir une autre page.

Gestion d'un système Quest DR SeriesQoreStor ou d'un système Data Domain

Suivez les recommandations ci-dessous pour gérer une unité de stockage d'appliances ou à définition logicielle.

Dans le volet Navigation, cliquez sur Gérer les unités.

Vous pouvez afficher la liste des unités ajoutées au serveur NetVault Backup. Le statut de l'unité est indiqué par les icônes ci-dessous.

Tableau 72. Icônes de statut de l'unité
Icône	Description
	L'unité est en ligne et peut être gérée.
	L'unité est en mode maintenance et ne peut pas être gérée.
	L'unité est hors ligne et ne peut pas être gérée.
